產品系列 : 臺區拓撲識別儀
用于識別同一臺區的低壓供電線路A、B、C相別，能快速準確識別同一臺區距離較遠的線路兩點各相線相別是否一致
無線通訊距離：8km
可充電鋰電池
產品簡介
ETCR1100臺區相線識別儀又稱相線測試儀，用于識別同一臺區的低壓供電線路A、B、C相別。由于城市發展及歷史原因，供電網絡中的布線較為混亂，自變壓器輸出至用戶的線路無法分清A、B、C各相。這為搶修、排障及新技術、新設備的安裝帶來許多不便。

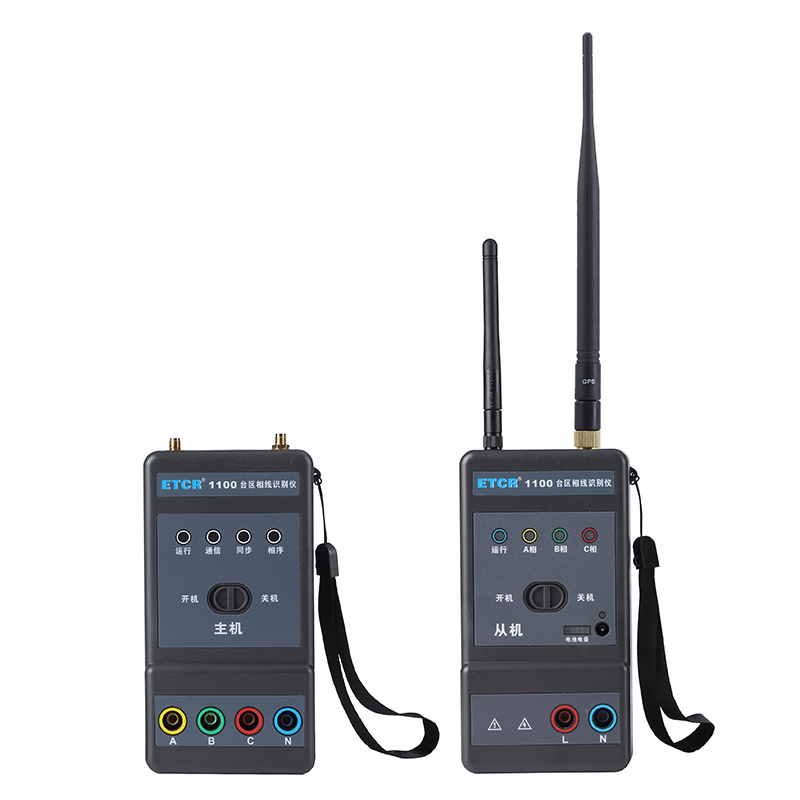

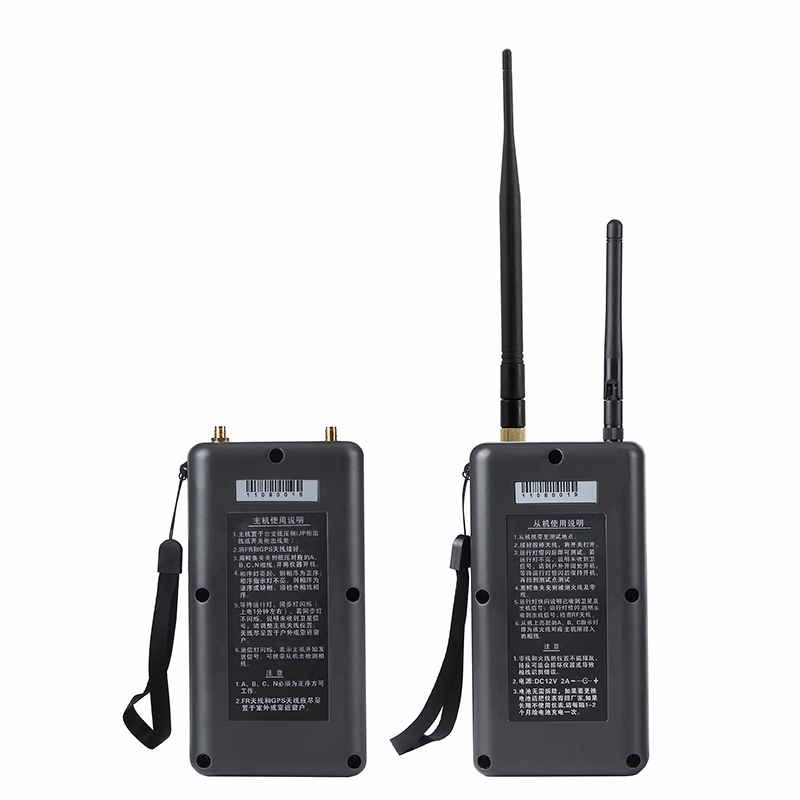

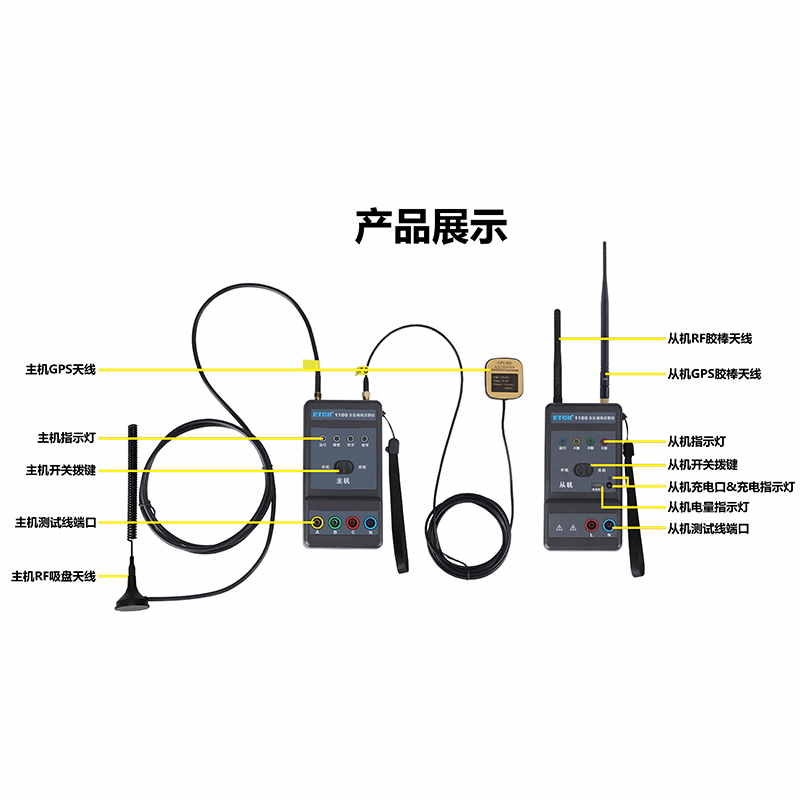

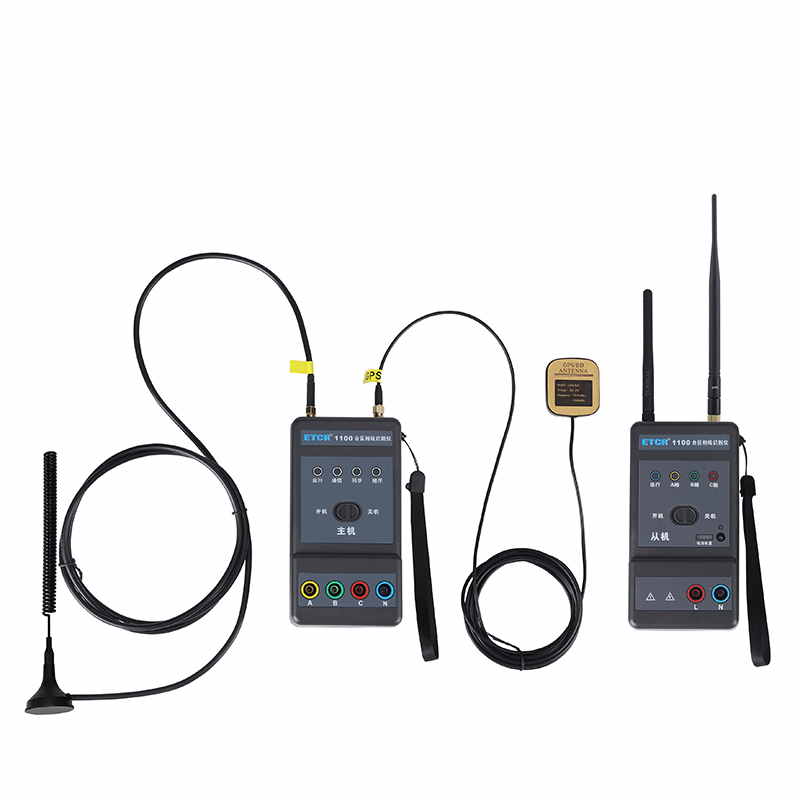

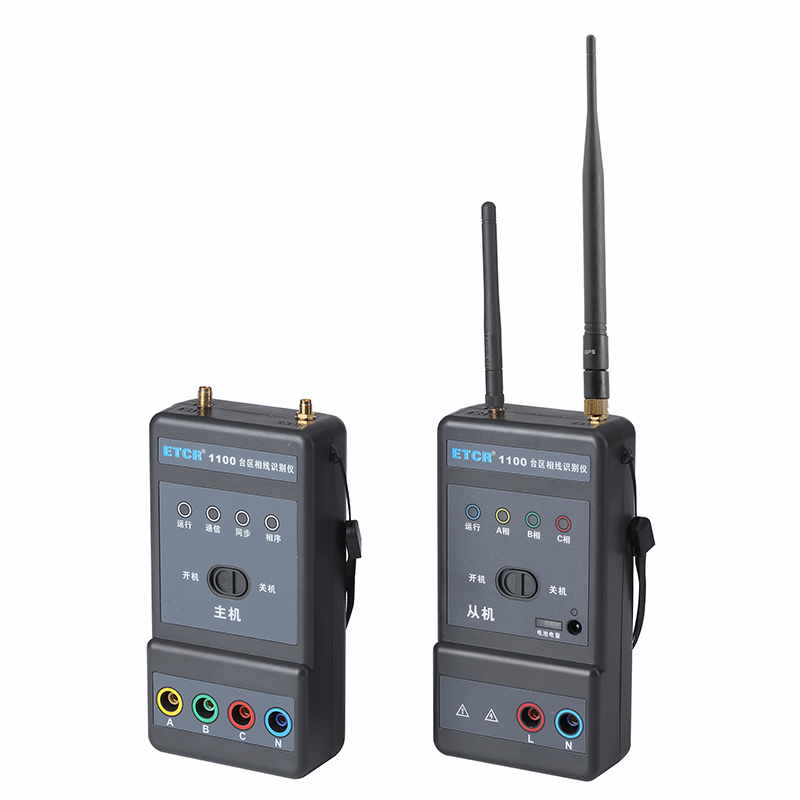

ETCR1100臺區相線識別儀由主機、從機、RF天線、測試線組成。通過衛星通信等新技術手段，能快速準確識別同一臺區距離較遠的線路兩點各相線相別是否一致。儀表通訊距離遠（最大可達8公里）臺區全覆蓋，即便城區建筑物密集臺區也能快速判斷相線，儀表操作簡易，準確直觀，體積小攜帶方便、安全快速，廣泛應用于電纜施工、設備安裝、線路維護工作，特別適合三相不平衡治理裝置安裝施工使用。
產品特點
1、廣泛應用于電纜施工、電力設備安裝、線路維護工作，是三相不平衡治理裝置安裝施工必備儀表。
2、采用衛星通信技術，通訊距離遠（最大可達8公里），臺區全覆蓋，相線判斷快速準確直觀。
3、主機與從機通訊可靠，體積小攜帶方便、特別適合城區建筑物密集的臺區相線識別。
4、可充電鋰電池。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 主機：380V/220V；從機：DC 7.4V 2.6Ah 可充鋰電池 |
| 整機功耗 | 3W |
| 發射功率 | 1W |
| 通訊距離 | 8km |
| 天線 | 主機：FR吸盤天線，BD/GPS平面天線 |
| 從機：FR膠棒天線，BD/GPS膠棒天線 | |
| 額定電壓 | 三相四線：3x220/380V |
| 頻率 | 50Hz |
| 識別時間 | ≤5秒 |
| 一次識別成功率 | >99% |
| 主機（從機）尺寸 | 162mmX85mmX49mm |

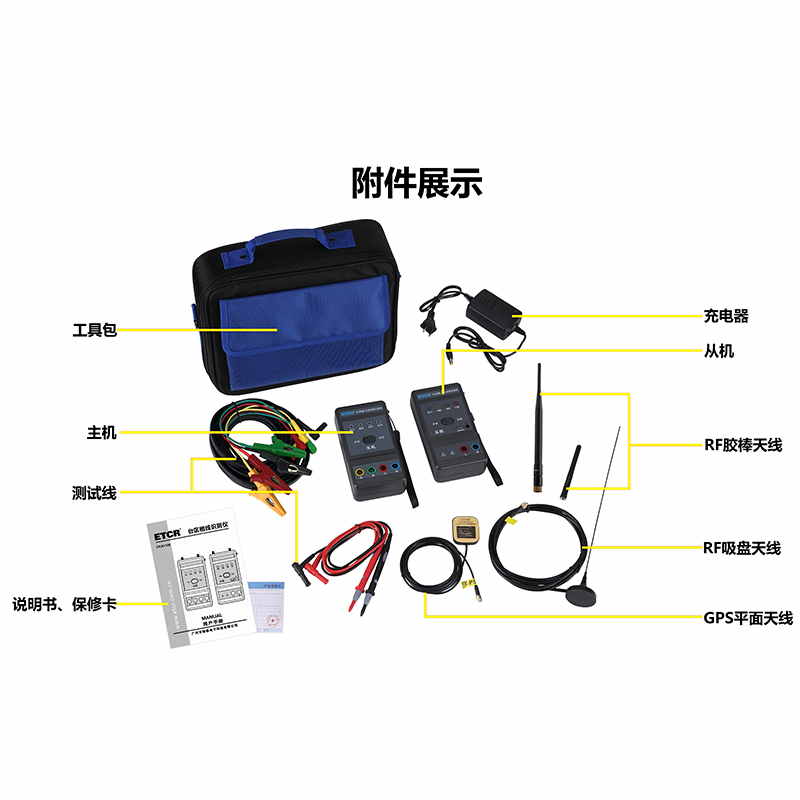

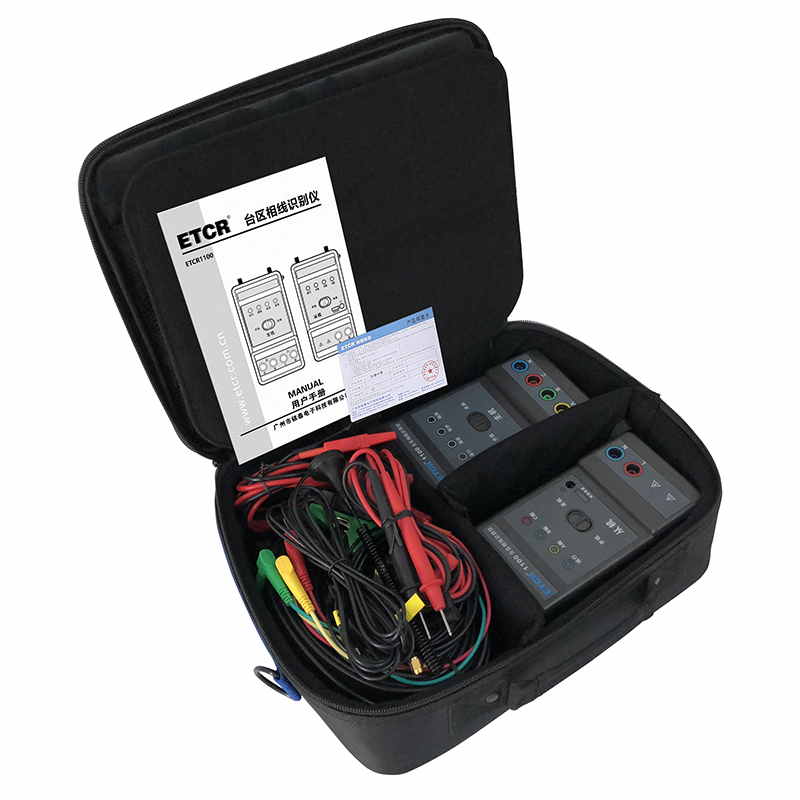

| 儀表質量 | 主機：約235g；從機：約320g；總質量：約2.56kg（含附件） |
| 主機測試線 | （鱷魚夾+彈棒插）線長6m |
| 從機測試線 | （表筆+彈棒插）線長1m |
| 存放溫濕度 | -10℃～60℃； 70%RH以下 |
| 絕緣強度 | AC 3700V/rms(電路板與外殼之間) |
| 工作溫濕度 | -10℃～40℃； 80%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 相線識別 | 臺區識別 | 分支識別 | 諧波分析 | 供電方式 |
| ETCR1100臺區相線識別儀 | 有 | -- | -- | -- | 鋰電池 |

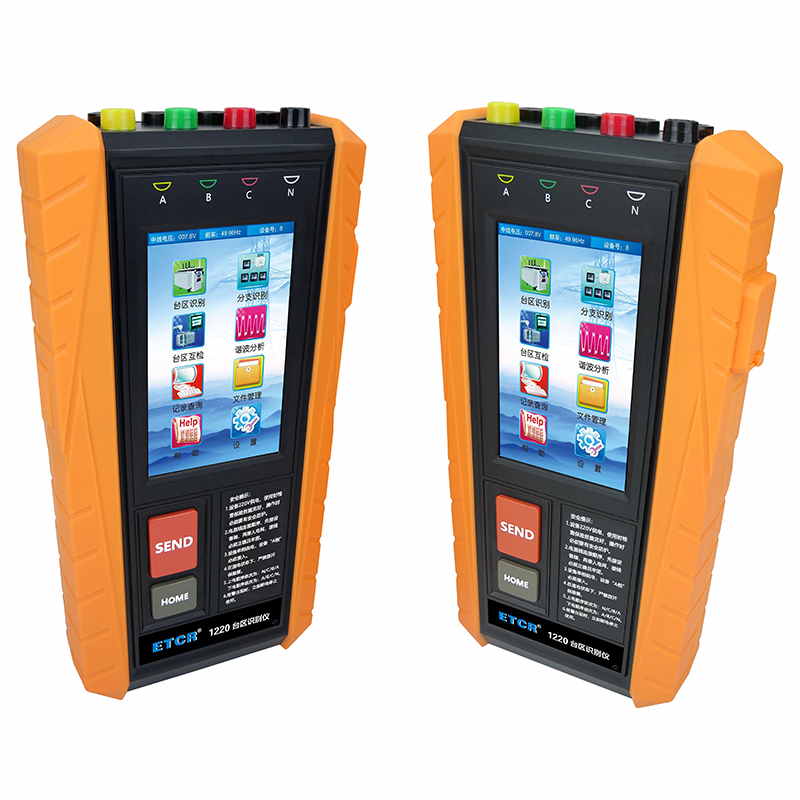

| ETCR1220臺區識別儀 | 有 | 有 | 有 | 有 | 外部供電 |
