產品系列 : 單相/三相功率記錄儀
在線監測與記錄三相電力的工作電流、電壓、頻率、功率。用于低壓線路及用電設備的故障排查、線路檢修。
輸入通道：6通道（3路電流、3路電壓）
電壓量程：0.01V～600V
電流量程：1mA～400A
電流鉗鉗口尺寸：32mm×42mm
續航時間：48小時
存儲間隔時間：1s～99min可自行設定
存儲數據：20萬組
上傳接口：USB
下載速度：2MB/Min
產品簡介
產品簡介

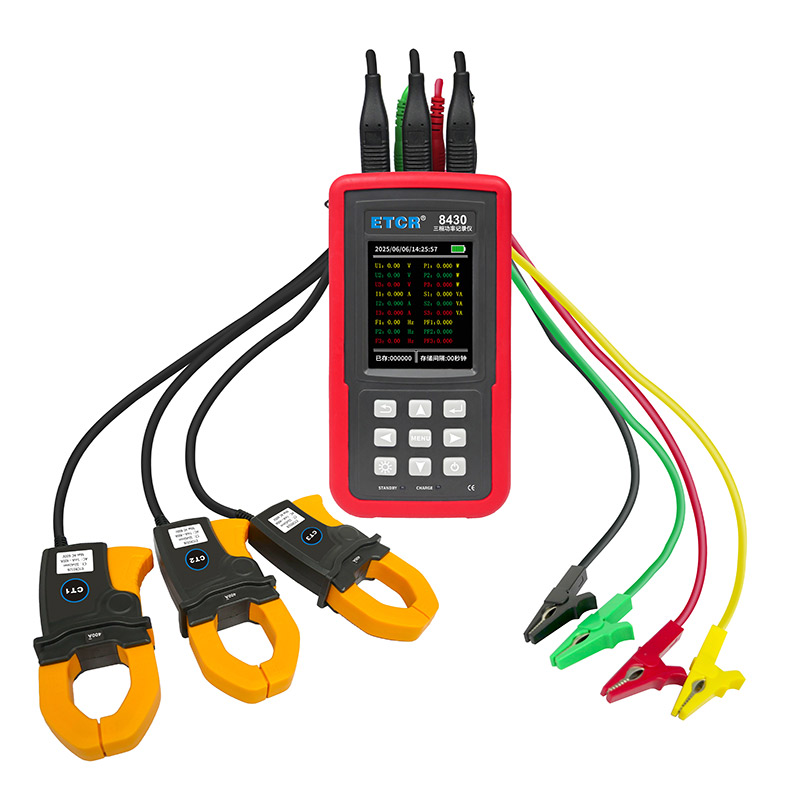

ETCR8430三相功率記錄儀用于在一段時間內監測與記錄三相電力的工作電壓、電流、頻率、功率設備。記錄可輸入6通道（3路電壓和3路電流），可以通過USB通信線與電腦連接，把記錄結果下載到電腦，以便數據保存和分析。記錄儀由主機、電流鉗、電源適配器、通信線、數據上傳軟件等組成，可廣泛應用在380/220V電力系統中的故障排查，線路檢修，為用電檢查人員提供安全、準確、便捷的電力儀器。
主機采用LCD顯示，同屏顯示一通道工作電壓、電流、頻率、功率等實時測試數據，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，五格電量顯示，熄屏下續航最多可以持續記錄2天。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1s～99min內設置。
產品特點
1、三相電流、電壓輸入。
2、記錄間隔時間自設定。
3、大容量鋰電池，充滿電時續航時間48小時。
4、超大存儲空間，存儲20萬組數據。
5、USB通信接口及上位機軟件，記錄結果下載電腦，便于保存和分析。
技術參數
電 源 | 可充電鋰電池DC3.7V 5200mAh |
顯示模式 | 2.8寸TFT彩色液晶屏；顯示域58mm×44mm |
輸入通道 | 6通道（3路電流、3路電壓） |
電壓測量 | 量程：0.01V～600V； 分辨率：0.01V； 精度：±1.5%rdg±5dgt |
電流測量 | 量程：1mA～400A； 分辨率：0.01A； 精度：±1.5%rdg±5dgt |
有功功率測量 | 量程：0.01mW～240kW； 分辨率：0.01mW； 精度：±1.5%rdg±5dgt |
視在功率測量 | 量程：0.01mVA～240kVA； 分辨率：0.01kVA； 精度：±1.5%rdg±5dgt |
功率因數測量 | 量程：-1.000～1.000； 分辨率：0.001； 精度：±0.03 |
頻率測量 | 量程：45Hz～65Hz； 分辨率：0.01Hz； 精度：±1.5%rdg±5dgt |
鉗口尺寸 | 32mm×42mm |
主機尺寸 | 170mm×87mm×48.5mm |
質 量 | 約 2.21kg（含附件） |
存儲間隔 | 1s～99min可自行設定 |
續航時間 | 充滿電時48小時 |
記錄時間 (外置電源) | 1秒間隔，可連續記錄50小時 |
10秒間隔，可連續記錄20天 | |
1分鐘間隔，可連續記錄125天 | |
數據存儲 | 20萬組（掉電或更換電池不會丟失數據）；1組數據為同時記錄6路的數據。 |
通信接口 | TYPE-C接口 |
下載速度 | 2MB/Min |
工頻頻率 | 50/60Hz |
線路電壓 | AC600V以下線路測試 |
電池電量 | 五格電量顯示，電量為零格時表示電池電壓＜3.3V，請及時充電。 |
額定電流 | 關閉背光下約100mA，開啟背光最大170mA |
工作溫濕度 | -20℃～50℃；80%RH以下；（-10℃以下或40℃以上誤差影響量為1%） |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣電阻 | 100MΩ或更大,1000V |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |

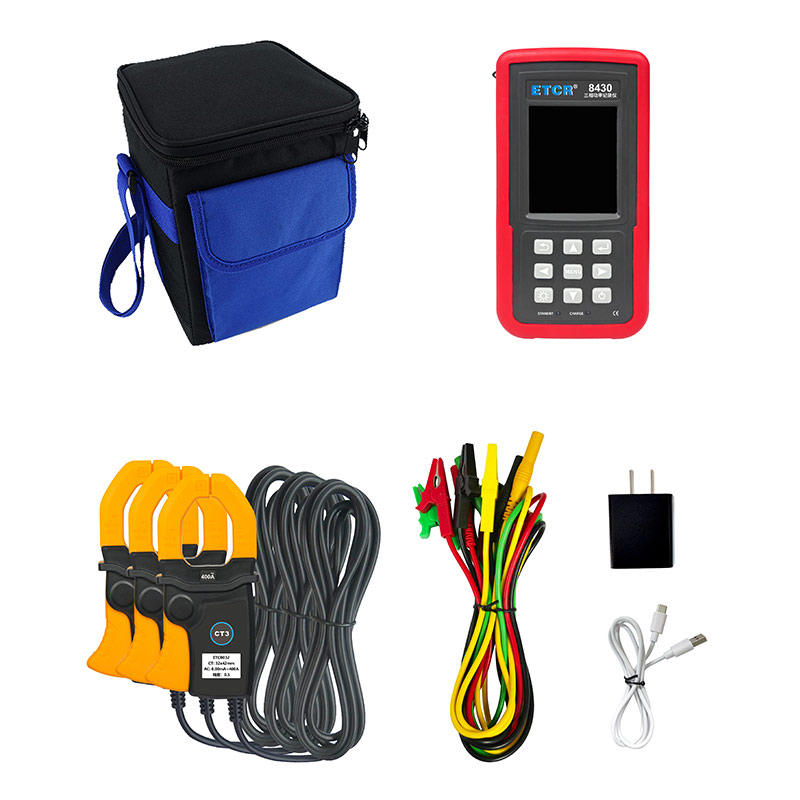

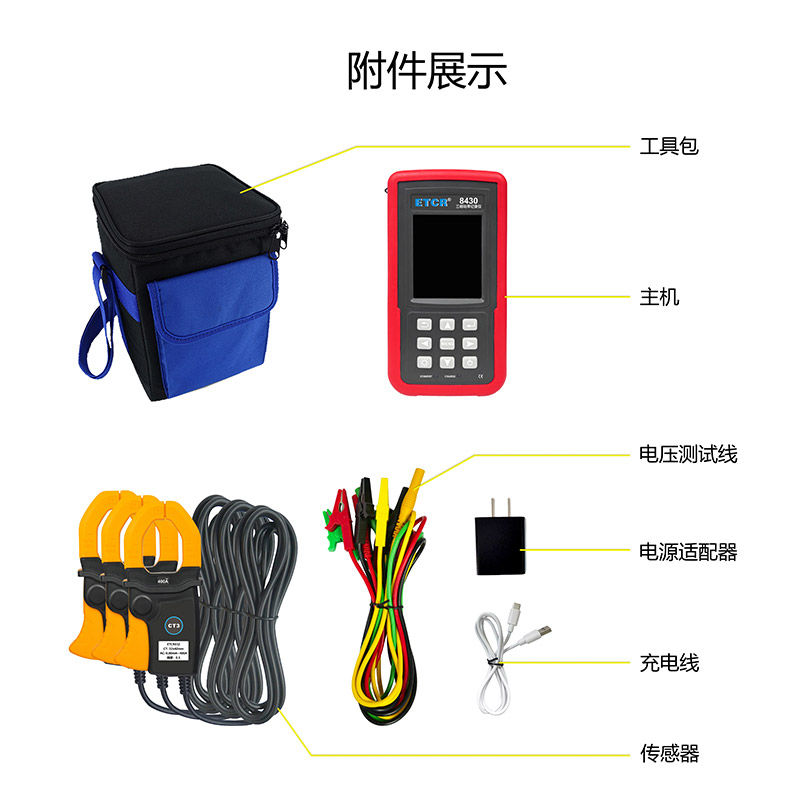

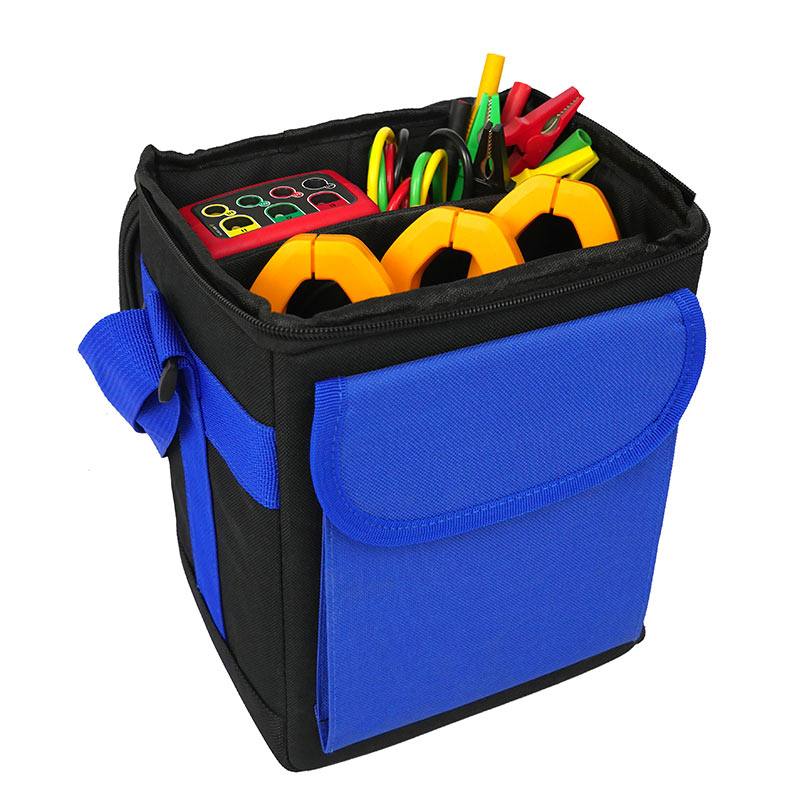

隨機附件 | 主機1件；互感器1個（ETCR8400）/3個（ETCR8430）；電壓輸入線2條（ETCR8400）/4條（ETCR8430）；數據線1個；電源適配器1個；工具包1件 |
