產品系列 : 多回路絕緣電阻測試儀
適用于驗證電力變壓器、輸電線纜、開關或其它設備裝置多回路絕緣電阻測試。
輸出額定電壓：500V、2500V、5000V
絕緣電阻量程：1.00MΩ～400GΩ
短路電流：2.5mA MAX
電源：AC 220V/鋰電池DC16.8V 5200mAh
自定義回路測試時長
自定義自動放電時長
可充電鋰電池
可外接AC220V交流電源充電或試驗
觸摸彩屏
產品簡介

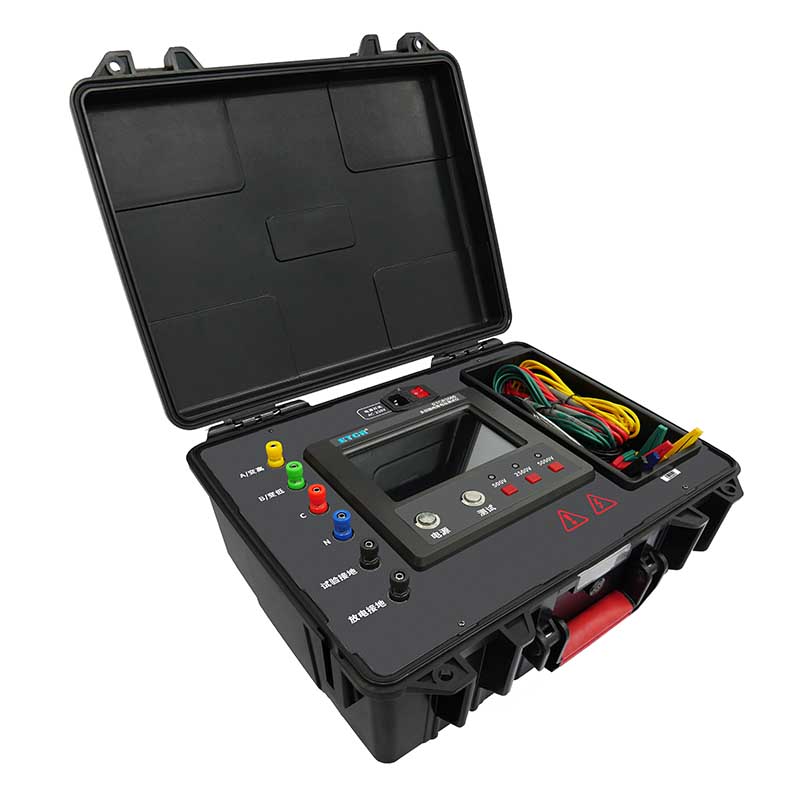

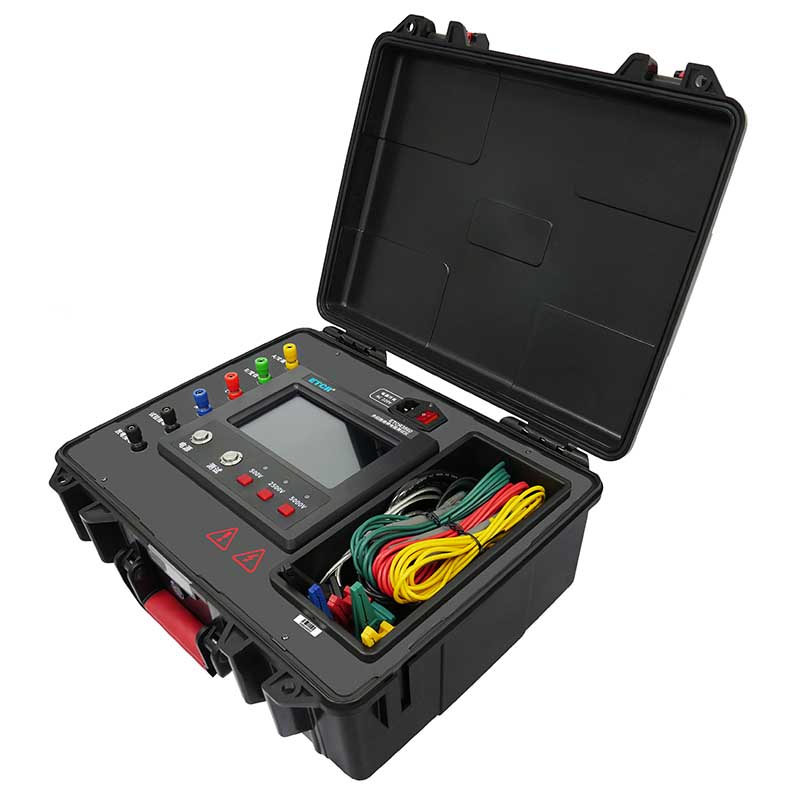

ETCR3560多回路絕緣電阻測試儀又稱多回路兆歐表、多通道絕緣電阻表，用于驗證電力變壓器、輸電線纜、開關等裝置絕緣強度的試驗儀器，也可以用于其它設備裝置的多回路絕緣電阻測試儀器。

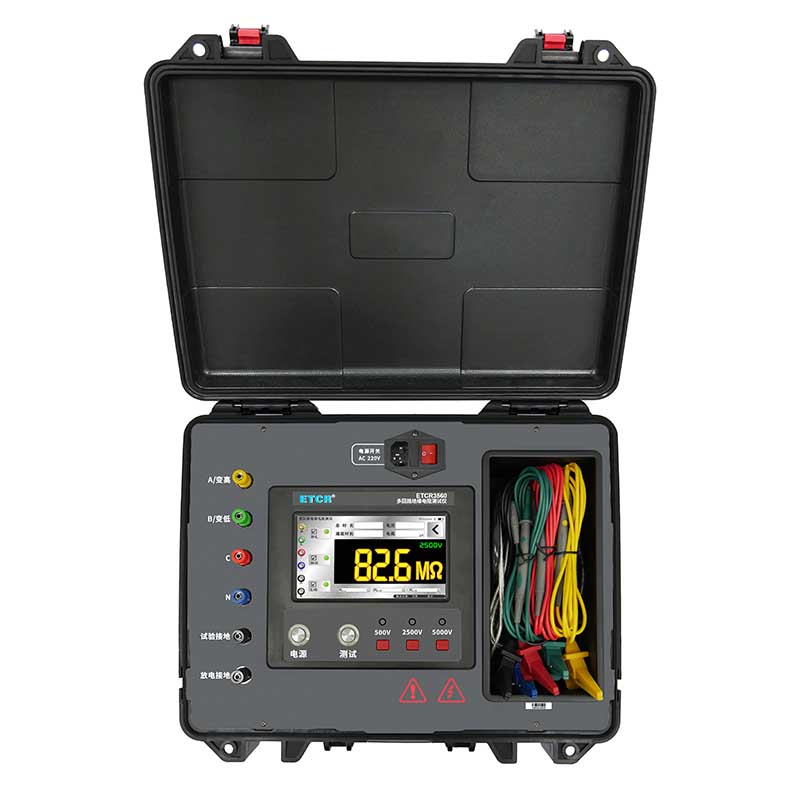

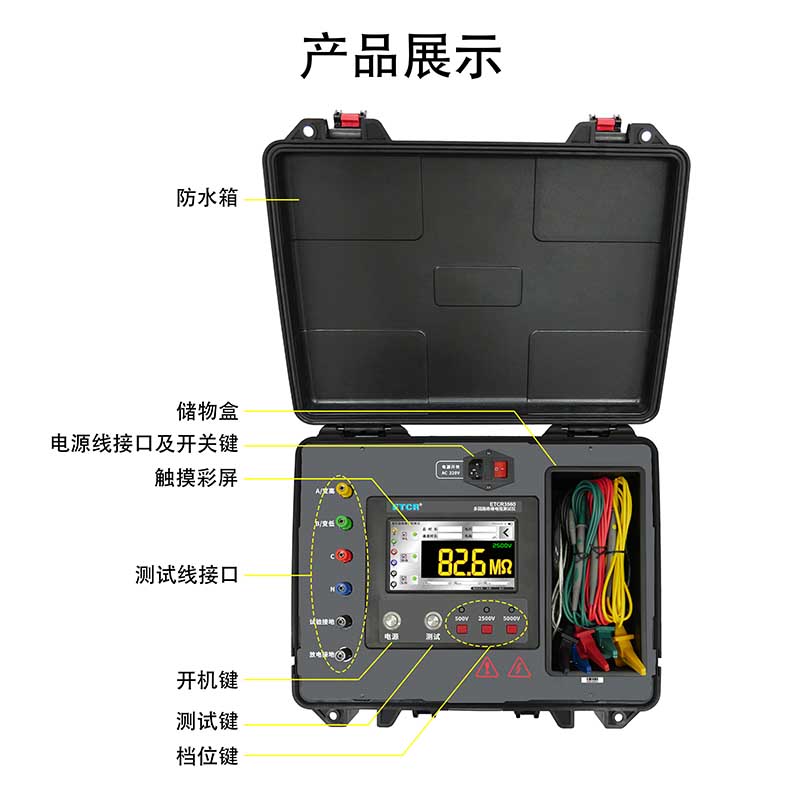

儀表采用7寸觸摸彩屏，所有測試數據及電池電量同屏顯示、一目了然，觸屏按鈕和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。儀表具有市電及鋰電池兩種電源模式，儀表采用堅固的防水儀表箱，防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。儀表具有藍牙通訊功能，可在手機上進行測試及查看測試記錄等操作。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
產品特點
1、7寸觸摸彩色電容屏，測試數據同屏顯示。查看測試結果與歷史記錄非常方便。
2、13路絕緣電阻測試回路，3檔可選試驗電壓，多組合回路一鍵測試。
3、絕緣電阻測量量程:1.00MΩ～400GΩ。
4、可設置回路測試時間及放電時間。
5、可預置絕緣電阻報警閥值。
6、電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
7、自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
8、大容量測試記錄存儲器，變壓器、線纜、開關各有200組測試記錄。
9、內置大容量鋰電池。
10、可外接AC220V交流電源充電或試驗。
11、藍牙通信功能，可將測試結果上傳到手機。
技術參數
1、量程及準確度
| 額定輸出電壓 | 500V | 2500V | 5000V | |
| 測量范圍 及精度 | ±（5%+5dgt） | 20GΩ | 50GΩ | 100GΩ |
| ±（10%+10dgt） | 50GΩ | 10GΩ | 200GΩ | |
| ±（20%+20dgt） | 100GΩ | 200GΩ | 400GΩ | |
2、技術規格
| 規格名稱 | 規格參數 |
| 額定輸出電壓 | 500V、2500V、5000V |
| 測試電流 | 2.5mA MAX |
| 絕緣電阻量程 | 1.00MΩ～400GΩ |
| 電 源 | AC 220V/鋰電池DC16.8V 5200mAh |
| 測試回路 | 13路 |
| 測量模式 | 變壓器組：3個回路（變高-變低，變高-地，變低-地） |
| 電纜：10個回路 （A-B,A-C,B-C,A-N,B-N,C-N,A-地，B-地，C-地，N-地） | |
| 開關：6個回路（A-B,A-C,B-C,A-地,B-地,C-地） | |
| 工作時間 | ＞8小時（充滿電時），8節18650鋰電池5200mAh/16.8V |
| 顯示模式 | 7寸觸摸彩屏，IPS硬屏（電容屏） |
| 儀表殼體 | 防水塑料儀表箱（ABS材料） |
| 儀表尺寸 | 長寬高：455mm×380mm×180mm |
| 質 量 | 主機：約7.14kg(含電池)；總質量：約8.7kg(含附件) |
| 電壓監視器 | 監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 |
| 測試計時器 | 自動記錄測試時間，計時范圍：0s～9999s |
| 存儲功能 | 自動存儲帶有日期時間的測試數據，共200組 |
| 電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 |
| 自動放電功能 | 自動快速釋放被測回路的電壓 |
| 自動關機功能 | 開機15分鐘后自動關機 |
| 保護等級 | 合上蓋子IP65，打開蓋子IP40 |
| 耐 壓 | AC 3kV 50Hz 1min（測試線路與外殼間） |
| 工作環境 | -10℃～60℃；80%RH以下 |
