產品系列 : 數字式接地電阻表
接地電阻測量，土壤電阻率測量，對地電壓測量
測量方式：二線法、三線法、四線法
接地電阻量程：0.00Ω～30.00kΩ
電阻測量精度：±2%rdg±3dgt
土壤電阻率量程：0.00Ωm～9999kΩm
接地電壓量程：DC/AC 0V～600V
電壓測量精度：±2%rdg±3dgt
存儲功能：數據存儲300組
顯示模式：背光LCD
地樁式接地電阻測量
輔助樁報警功能
電壓報警功能
產品簡介

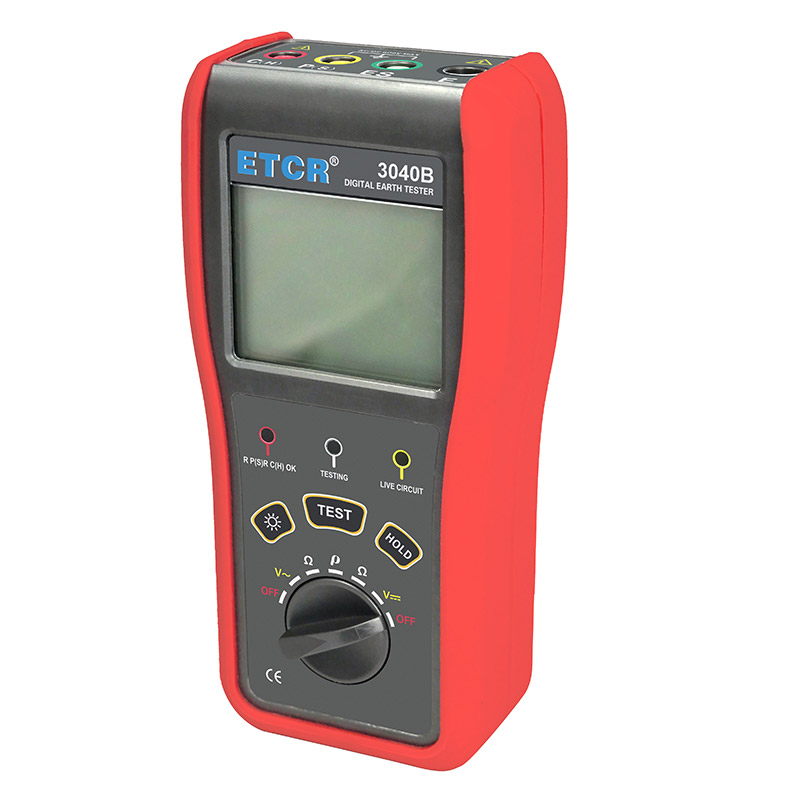

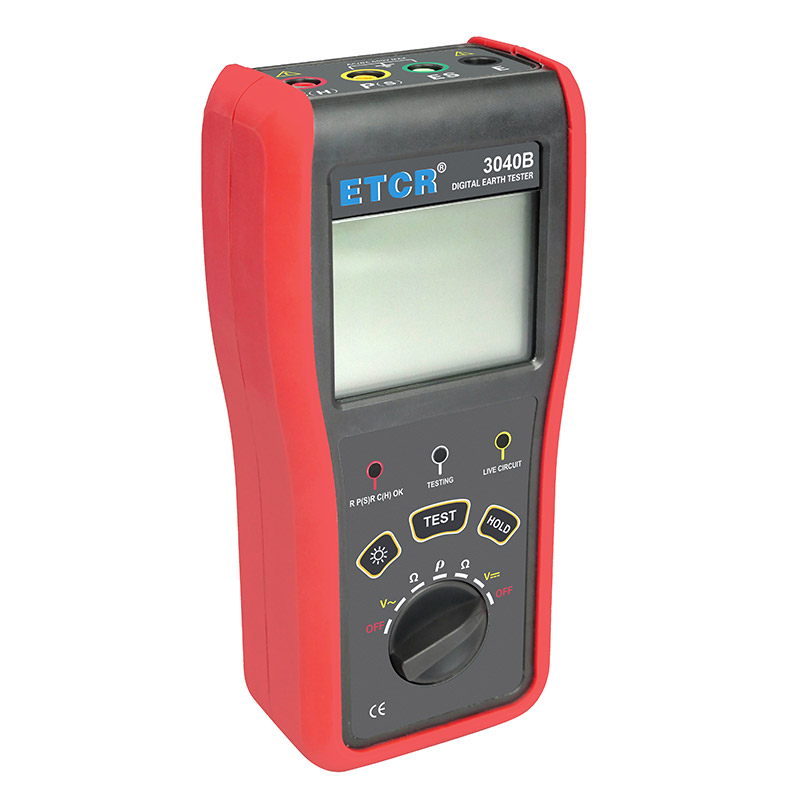

ETCR3040B接地電阻/土壤電阻率測試儀又稱土壤電阻率測試儀，專為現場測量接地電阻、接地電壓、土壤電阻率而精心設計制造的，采用數字及微處理技術，精密4線法、3線法或2線法測量接地電阻。儀表具有輔助接地樁報警功能，儀表在測試時能顯示輔助接地樁的阻值，指示燈顯示輔助接地樁接地是否良好，避免輔助接地極接地電阻過大引起的誤差。測試接地電壓時，當電壓大于36V時發出報警，保護操作人員安全。

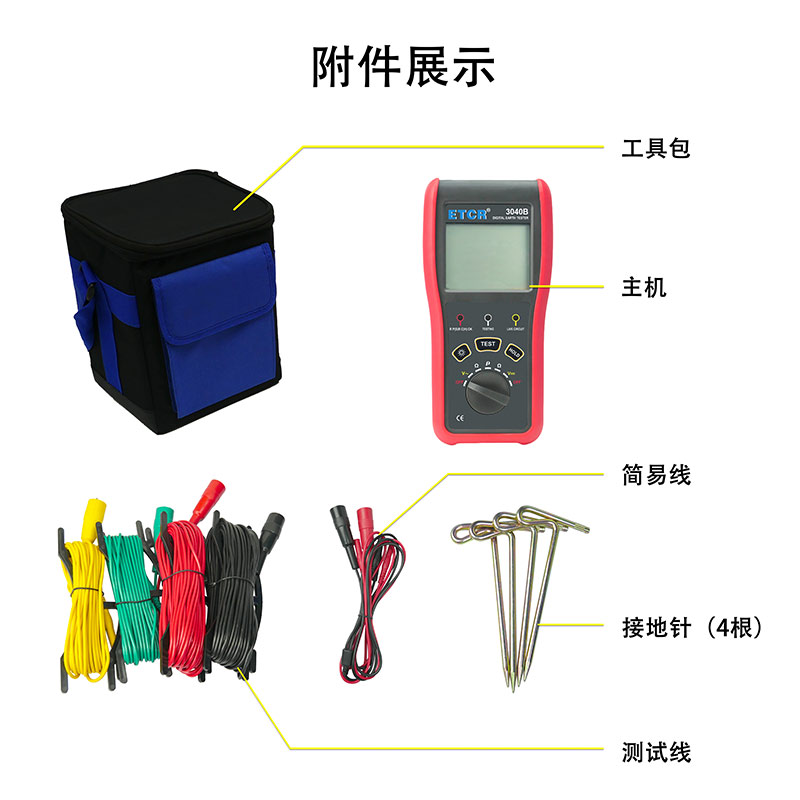

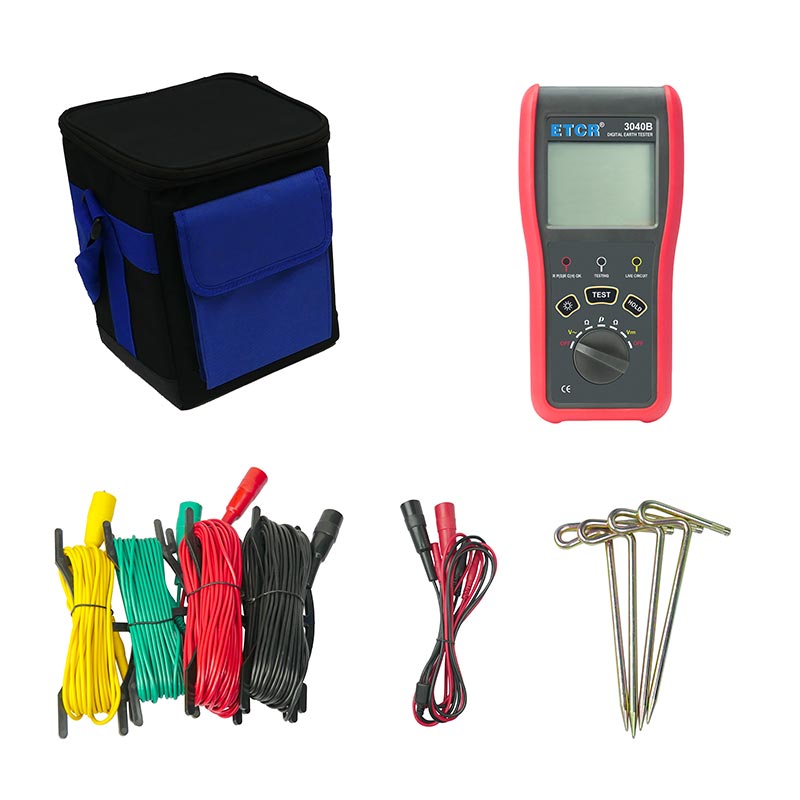

ETCR3040B接地電阻/土壤電阻率測試儀由主機、測試線等組成。具有自動關機功能、儀表全量程自動換擋、抗干擾能力強、操作更簡易。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量、土壤電阻率、接地電壓測量。
產品特點
1、機身輕巧，攜帶方便，操作更便捷。
2、具有輔助接地樁判斷功能，儀表在測試時能顯示輔助接地樁的阻值，能避免輔助接地接地電阻過大引起的誤差。
3、輔助樁報警功能，電壓報警功能。
品展示.jpg)
技術參數
1.量程及精度
測量功能 | 測量范圍 | 精度 | 分辨力 |
接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9999kΩm | 1kΩm | ||
交直流電壓 | DC/AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、技術規格
| 規格名稱 | 規格參數 |
功 能 | 二三四線測量接地電阻、土壤電阻率；接地電壓測量 |

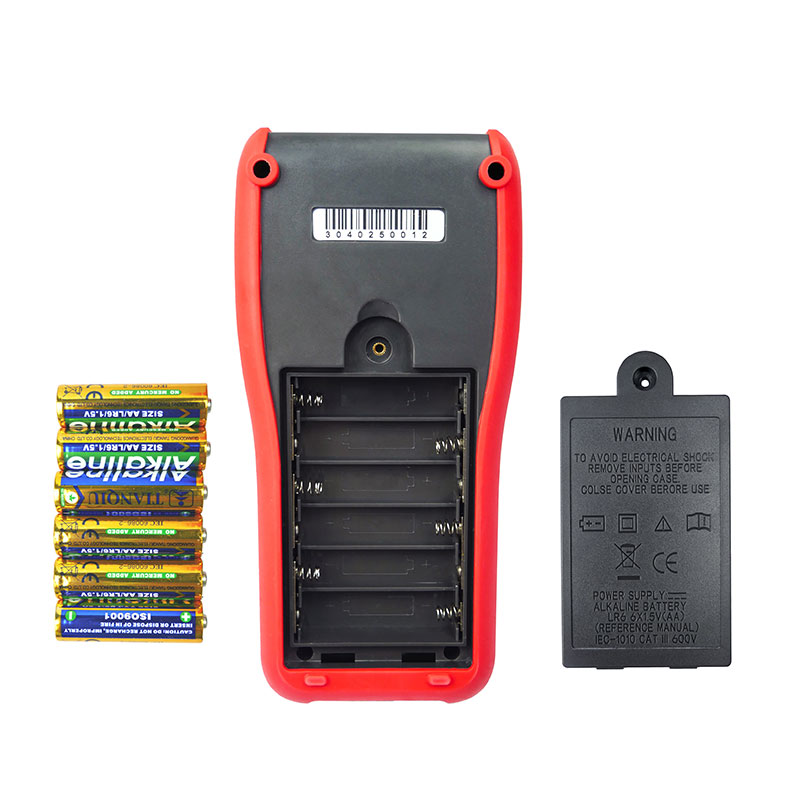

電 源 | DC 9V（堿性干電池 LR6 1.5V 6節） |
| 顯示模式 | 背光LCD，58mm×46mm |
量 程 | 量程：0.00Ω～30.00kΩ； 分辨力：0.01Ω； 精確度：±2%rdg±3dgt |
量程：0.00Ωm～9999kΩm；分辨力：0.01Ωm；精確度：±2%rdg±3dgt | |
量程：0V～600V AC/DC； 分辨力：1V； 精確度：±2%rdg±3dgt | |
測量方法 | 接地電阻：額定電流變極法 土壤電阻率：四極法 對地電壓：平均值整流 |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
測試電流 | ＞20mA（正弦波） |
開路測試電壓 | AC 40V max |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約15秒/次 | |
線路電壓 | AC 600V以下測量 |
輔助樁報警 | 通過R P(S)R C(H) OK指示燈判斷，能避免輔助接地極接地電阻過大引起的誤差 |
電壓報警 | 當電壓＞36V時，觸發Live circuit指示燈閃爍，蜂鳴器報警 |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
數據存儲 | 300組，顯示“FULL”符號表示存儲已滿 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
電池電壓 | 當電池電壓降到約7.2V時，電池電壓低符號“ |
工作電流 | 背光：56mA Max |
待機: 20mA Max(背光關閉) | |
測量：200mA Max(背光關閉) | |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
儀表尺寸 | 183mm×89mm×56mm |
儀表質量 | 儀表：約495g(含電池)；總重量：約3.34kg（含附件） |
工作溫濕度 | 工作溫濕度：-10℃～40℃；80%RH以下；存放溫濕度：-20℃～60℃；70%RH以下 |
適合安規 | IEC61010-1(CAT Ⅲ 600V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。 |
型號對比
| 產品圖片 | 產品型號 | 電阻量程 | 電阻率量程 | 電壓量程 | 其他 |
 | ETCR3000 | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能 |
 | ETCR3000B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB通信 |
 | ETCR3000-EP | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
 | ETCR3000B-EP | 0.00Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
 | ETCR3040 | 0.10Ω～2000Ω | -- | AC 0V～600V | 輔助樁、交直流電壓報警；保護功能 |
 | ETCR3040B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 |
 | ETCR3100 | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能；USB通信 |
 | ETCR3100C | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB/藍牙通信 |
