在戶外施工工地，使用了大量的配電箱給現場的機電設備及電動工具提供電源，由于環境惡劣配電箱存在著漏電隱患，嚴重威脅施工人員及設備的用電安全。銥電測控研發的配電箱在線監測終端，用于在線監測記錄配電箱各種用電參數及施工單位管理員等信息，確保工地用電安全。
產品功能
1. 在線監測供電系統中配電箱接地回路電阻，判斷接地回路是否良好。
2. 在線監測配電箱外殼的對地電壓，判斷配電箱是否帶電。
3. 在線監測配電箱供電線路的漏電流，判斷漏電故障。
4. 在線監測配電箱內環境溫度。
5. 通過4G上傳漏電流、電壓、接地回路電阻、環境溫度等數據。
6. 通過485上傳漏電流、電壓、接地回路電阻、環境溫度等數據。
7. 通過藍牙APP可在移動終端查看監測數據及施工單位信息，并可設置施工單位信息。
8. 具有wifi通信功能，可通過wifi設置施工單位信息。
9. 通過GPS/北斗進行設備定位，并將經緯度信息發送到后臺、APP。

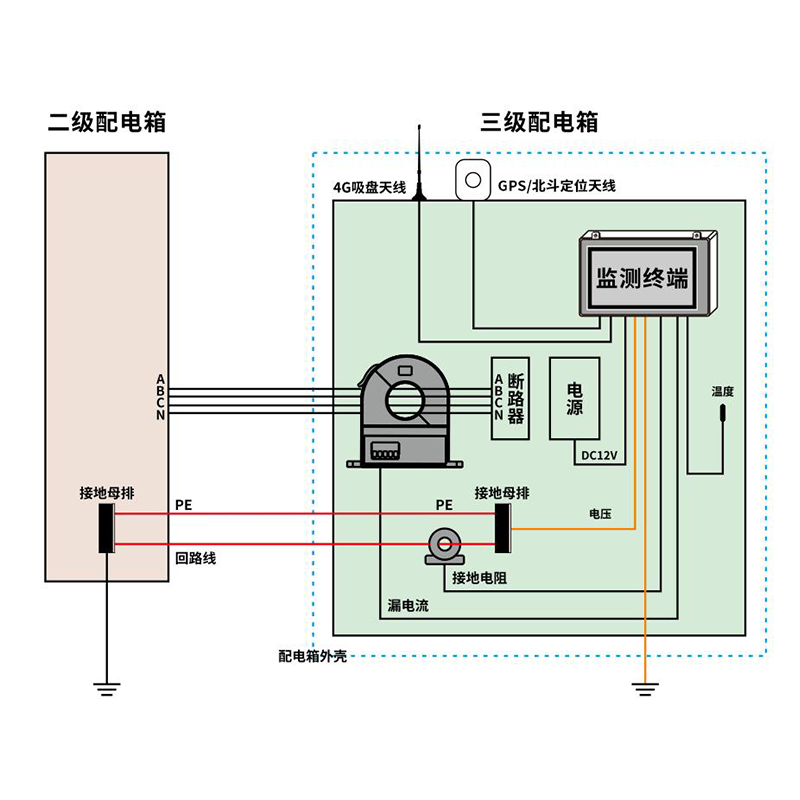

產品組成
產品由接地電阻傳感器、漏電流互感器、溫度傳感器、監測終端、天線等組成。
測量原理
1、 接地電阻測量原理及應用

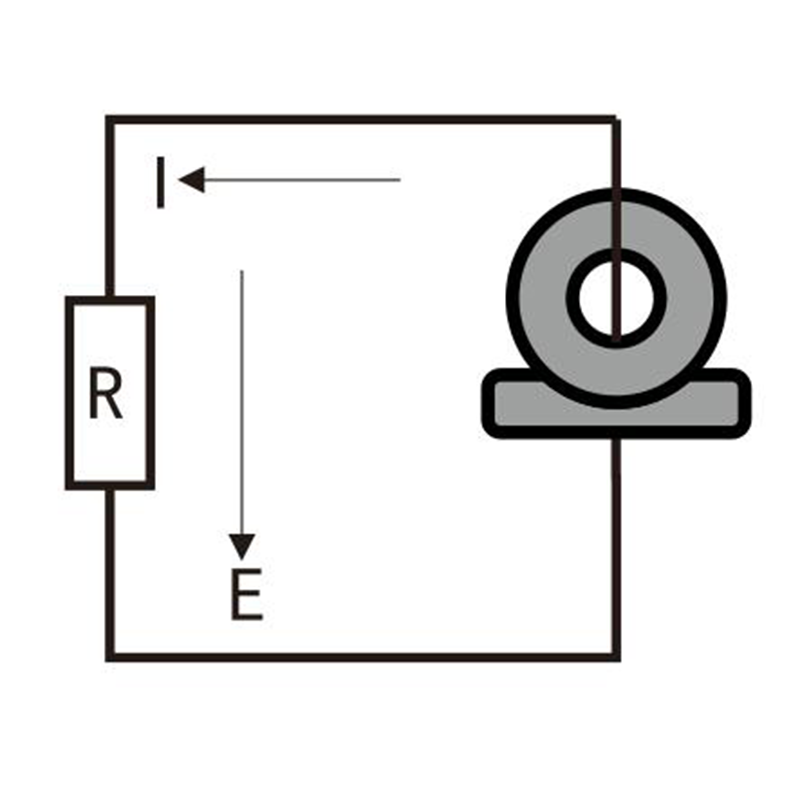

原理：接地電阻在線檢測儀測量接地電阻的基本原理是測量回路電阻。傳感器先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個脈沖電勢E，在電勢E的作用下將在被測回路產生電流I。傳感器對E及I進行測量，并通過公式：R=E/I即可得到被測回路電阻。
應用：通過測量PE線與回路線的金屬回路阻值，可以判斷接地回路是否良好，從而判斷三級配電箱的PE線是否接地良好。
2、 漏電流測量原理及應用

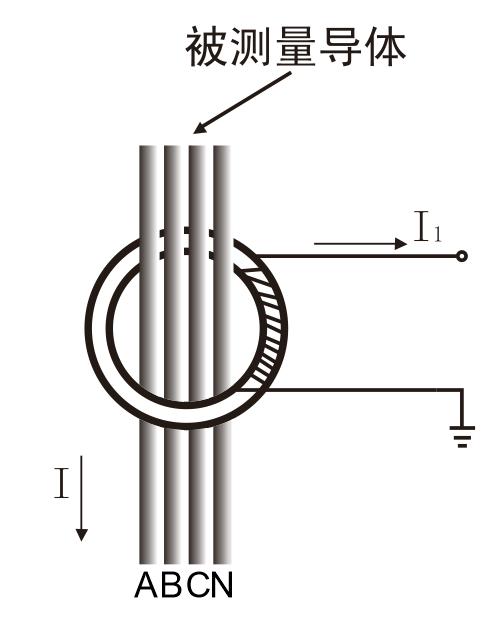

原理：被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。I=n*I1（其中：n為副邊與原邊線圈的變流比）。
應用：通過互感器測量被測線路的三相四線電流矢量和，經過采樣放大后進行采集計算出相應的漏電流大小，從而判斷線路是否漏電。
3、 電壓測量原理及應用
原理：小電壓可直接通過模/數(A/D)轉換原理直接采集，大電壓時，可利用分壓原理，將大電壓轉化為小電壓，然后通過模/數(A/D)轉換原理，將被測的模擬量電壓轉換成相應的數字量。
應用：通過一端接接地，一端接PE線，可實現測量PE線的對地電壓大小，也就是配電箱外殼的對地電壓大小。從而判斷PE線及配電箱外殼是否帶電。
技術規格
| 規格名稱 | 規格參數 | ||
功 能 | 在線監測配電箱用電參數，包括接地電壓、漏電流、接地回路電阻、溫度等。 | ||
規格參數 | 量程 | 精度 | 最高分辨力 |
接地回路電阻 | 0.01Ω～10Ω | ±2%rdg±3dgt | 0.01Ω |
接地電壓 | 0.1V～400.0V AC | ±2%rdg±5dgt | 0.1V |
漏 電 流 | 0.00mA～1000mA AC | ±2%rdg±5dgt | 0.01mA |
溫 度 | -55℃～125℃ | ±1%rdg±5dgt | 1℃ |
電 源 | 9VDC～24VDC （外部供電） | ||
顯 示 屏 | 7寸觸摸彩屏，同屏顯示：泄漏電流、對地電壓、接地回路電阻、環境溫度等測量參數；以及施工單位、地址、電工信息、聯系電話 | ||
電流互感器 | 025K，Ф25mm | ||
接地電阻互感器 | 2800-017，Ф17mm | ||
檢測速度 | 接地電壓約1次/秒，溫度30分/秒，接地電流30分/次，接地電阻30分/次 | ||
定位功能 | GPS/北斗定位 | ||
通訊方式 | 4G通訊；上行數據：漏電流、電壓、接地回路電阻、環境溫度、施工單位、地址、電工姓名、聯系電話 | ||
RS485通訊；傳輸數據類信息。 | |||
藍牙通訊；安裝APP后，在移動終端查看監測數據及施工單位信息，設置施工單位信息。 | |||
Wifi通訊；可通過wifi設置施工單位信息。 | |||
數據上傳間隔時間 | 30分鐘，接地電壓如有異常立刻上傳 | ||
工作溫濕度 | -20℃～+55℃；≤90%RH | ||
